電動門窗排煙通風要點
建筑設計住宅建筑防電動門窗排煙、通風：
一類建筑、超過32米的二類建筑（除單元式和通廊式住宅外）應設防煙樓梯間。19層及以上的單元式住宅，12層及以上的通廊式住宅應設防煙樓梯間，電動門窗。
防煙樓梯間及其前室、消防電梯前室和合用前室應設防煙設施(shè shī)。總面積大于200㎡或一個房間面積大于50㎡且經常有人停留或可燃物較多的地下室。地下室內長度大于20M疏散內走道應設排煙設施。設置機械排煙的地下室應同時設送風系統，補風量不小于排煙量的50%。防煙排煙設施應首先采用自然通風方式進行防煙、排煙。當自然通風方式不能滿足要求時，采用機械防煙、排煙方式。
消防排煙開窗機
防煙分區內排煙口距最遠點的水平距離不應超過30米,兩個排煙口之間距離不應大于60米. 防煙樓梯間及其前室、消防電梯前室和合用前室應設獨立的機械加壓送風防煙設施。機械加壓送風防煙設施的風量、風壓應按規范要求經計算確定。但當防煙樓梯已設有機械加壓送風時的獨立前室可不設防煙設施。高層民用建筑防煙樓梯間加壓送風口每隔2~3層設一個，非高層民用建筑防煙樓梯間加壓送風口每隔1~2層設一個。一般可采用自垂百葉風口600X400，前室和合用前室每層設一個送風口。
排煙開窗機
防煙樓梯間和合用前室的機械加壓送風系統宜分別獨立設置。 剪刀樓梯間可合用一個風道，風量應按版兩個樓梯間風量計算，送風口分別設置。塔式住宅設置一個前室的剪刀樓梯應分別設置加壓送風系統。
機械加壓送風防煙設施的風量： 排煙風機負擔一個防煙分區： ≥60M3/h ㎡ 兩個以上： ≥120M3/h ㎡ 最大排煙量：60000 M3/h 最小排煙量：7200 M3/h防煙樓梯間（前室不送風）的加壓送風量： ＜20層： 25000~30000 M3/h 20~32層：
自動開窗機
35000~40000 M3/h 防煙樓梯間及其合用前室的分別加壓送風量： ＜20層： 防煙樓梯間 16000~20000 M3/h 合用前室 12000~16000 M3/h 20~32層：防煙樓梯間
20000~25000 M3/h 合用前室 18000~22000 M3/h 消防電梯前室的加壓送風量： (上部各層前室不需設機械加壓送風時,地下室前室可從防煙樓剃間通過余壓閥600x200保持前室正壓) ＜20層： 15000~20000 M3/h 20~32層22000~27000 M3/h 注：以上送風量數據按每個加壓間一個雙扇門計，當采用單扇門時，其風量 * 0。75。兩個雙扇門時，其風量* 1。5~1。75。
電動房門窗戶，防煙樓梯間采用自然排煙，其前室/合用前室加壓送風量： ＜20層： 22000~27000 M3/h 20~32層： 28000~32000 M3/h 注：以上送風量數據（data)按每個加壓間一個2.0x1.6雙扇門計，當采用單扇門時，其風量X 0。75。兩個雙扇門時，其風量X 1。5~1。75。 中廳排煙：中廳體積＜1700M3，按每小時6次換氣計算。中廳體積≥1700M3，按每小時4次換氣計算，但不得小于102000M3/H。
金屬排煙風道壁厚： 風道長變邊＜450mm: 0.5mm; 450~740：0.6 mm; 750~1500:0.8mm ; 1500~2000:1.0mm。電動開窗器具有先進傳動技術和驅動機構，結構緊湊，美觀大方，噪音小，剛度足，安裝方便等特點。它可根據使用要求附設遙控開啟、煙霧、溫度、風控、雨控傳感裝置。主要適用于各種立轉側窗（天窗）的電動啟閉。需設機械排煙設施且建筑高度不超過6米的部位，應劃分防煙分區。每個防煙分區建筑面積不應超過500㎡。防煙分區不應跨越防火分區。設機械排煙設施的部位，其排煙風機的排煙量應符合規范要求。
機械排煙系統應與防火分區相對應。橫向穿越防火分區的排煙管道在穿越處應有可自動關閉的280℃防火閥，豎向穿越防火分區的排煙管道應設置在管井內。
開窗機廠家
設置機械排煙系統的地下室，應有補風系統。補風量不小于排煙量的50%，補風通路的空氣阻力不大于50PA時可采用自然補風，否則應采用機械補風。
室外排煙口與室外補風口的水平距離不小于10米，垂直距離不小于3米且補風口應低于排煙口。室內常閉型排煙口、進風口除能自動開啟外還應設置手動開啟裝置。
機械排煙系統的排煙口、排煙閥應按防煙分區設置。排煙口應設置在頂棚或靠近頂棚的墻面上。排煙口距該防煙分區的最遠點的水平距離不應超過30米。排煙口、排煙閥應與排煙風機連鎖。
排煙風機應考慮10%~20%的漏風量。風壓按最不利環路計算。排煙風機入口總管應有280℃防火閥，且與排煙風機連鎖。排煙風機、通風機宜設在機房內。 排煙管道一般不應穿越前室、樓梯間。 機械送風管道、排煙管道、排煙口、送風口的風速應符合：金屬風道：≦20M/S 非金屬風道：≦15M/S排煙口 ≦10M/S 送風口 ≦7M/S。機械排煙系統宜與通風、空調分開設置，若合用，其風口、風道、風機應滿足排煙系統的要求。火災時應能自動關閉與排煙無關的通風、空調系統。通風、空調系統的風管穿越防火分區處、穿越機房隔墻處、樓板處、穿越變形縫處兩側及水平風管與垂直風管交接處的水平風管段上應設70℃防火閥。防火閥兩側2米范圍內的風管及保溫材料應為不然材料。汽車庫、煤氣表間、變配電室等易燃、易爆物質的房間，其排風系統應獨立設置。
電動門窗汽車庫排煙：
地下汽車庫的面積超過2000㎡時，應設機械排煙系統。每個防煙分區的建筑面積不超過2000㎡。換氣次數不小于6次/h。無直接通向室外汽車疏散口的防火分區，當設置排煙系統時，應同時設置不小于50%排煙量的補風系統。排煙口、風道、風機等要求同上。
電氣及設備房通風:
有條件時優先采用自然通風。采用機械通風時，通風量根據設備發熱量、允許溫度濕度經計算確定，應有補風口。
衛生間通風：公共衛生間換氣次數不小于10次/H，住宅衛生間換氣次數不小于5次/H。
汽車庫通風：當有分布均勻的可開啟外窗或開敞的車輛出入口時，可采用機械排風，自然進風的通風方式。否則應同時設機械進排風系統。
通風的排風量（定義：單位時間內空氣的流通量）：住宅建筑的單層車庫按4次/h的換氣次數，或300m3/h。通風的進風量：為排風量的80%。為適應通風負荷的變化，風機（Draught Fan）應采用多臺并聯或變頻風機。
風道及通風機: 通風機風量為計算風量加10%漏風量。風壓為系統總壓加10%附加值。
通風機房不能與住房、教室等相鄰。通風機應裝設百葉式或花瓣式調節閥以便調節風量和風壓。
風管各管段間壓力應平衡，各并聯支管間允許的壓力差不大于15%，否則應設調節閥。電動開窗器具有先進傳動技術和驅動機構的新產品，具有結構緊湊，外型美觀，啟閉靈活，安裝方便等特點。它可根據使用要求附設遙控開啟、煙霧、溫度、風控、雨控傳感裝置啟閉窗扇。主要適用于各種立轉側窗（天窗）的電動啟閉。用于各種車間、禮堂、劇院、商場、車站、等機樓、庫房等場合。可開啟鋁合金、塑鋼、鋼質立轉窗。
消聲與減振：設置在地下室內通風機房，機房內噪音小于80db, 樓層內風機房，機房內噪音小于70db。吊頂風機采用彈簧(Spring)吊架，風機進出口與風管用帆布軟接頭連接。
室外管網: 室外采暖熱水管采用直埋保溫管,直管規格(specifications)6~12米，公稱直徑DN25~DN800，外套采用高密度聚乙烯，壁厚2~8毫米。保溫層聚氨脂硬質塑料，厚度27~35毫米。

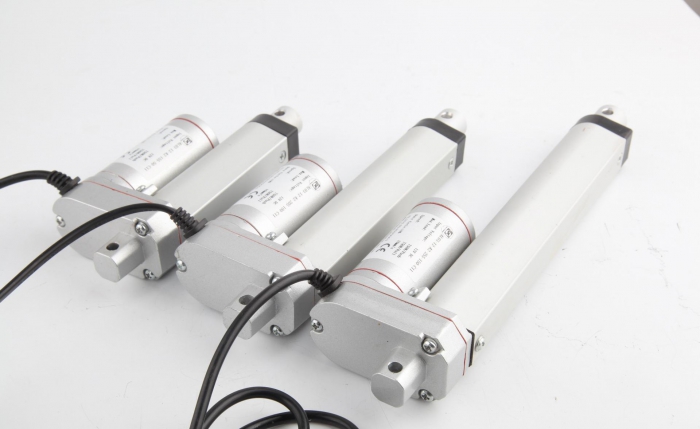

內管道選用：1、DN≤ 150、介質溫度≤200℃、公稱壓力≤1.0Mpa時,可選用水煤氣(Coal Gas)鋼管或無縫鋼管。開窗機廠家 適用于大型窗戶的上鎖/解鎖插銷。 推桿式(外裝)開窗器 推桿應為特殊工藝處理、具有較高剛度和強度的不銹鋼制作。推程：300～1000mm，推力：300～2000N，自鎖力不小于1500N。 根據不同型號可分別用于外開窗戶(可安裝于頂部、底部、側邊、中旋位置)，外開傾斜屋頂和大型墻面的重型窗戶、幕墻和玻璃屋頂(可安裝于頂部、底部、側邊位置)，以及高位置的屋頂窗。 公稱壓力﹥1.0Mpa或介質溫度﹥200℃時，應選用無縫鋼管。2、DN=200~500，介質溫度≤450℃，公稱壓力≤1.6Mpa時, 可選用螺旋縫鋼管或無縫鋼管。否則只能用無縫鋼管。
燃?xì)庠O(shè)計：
大市政燃?xì)鈮毫橹袎篈（0.4~0.2MPA）,經調壓站/箱調壓后，供鍋爐房壓力為中壓B（18KPA），經調壓站/箱調壓后，供住宅壓力為低壓（≤10KPA，一般為2KPA）。
電動門窗為節省造價，應盡可能采用調壓箱。
室內管道：明裝燃?xì)夤懿捎脽徨冧\鋼管，螺紋連接。引入管及地下、半地下室和密閉房間、管井內用無縫鋼管。引入管干管不得穿臥室、浴室、廁所、各類機房、煙風道、防煙樓梯間、電梯間等。室內管道應盡量靠墻角布置，管道不得擋排煙口、妨礙窗開啟、電氣設備使用等。
